一、睿联普工业连接线厂家生产的工业连接网线机器视觉专用通讯线缆产品简介

 兼容LEMO雷莫连接线推拉自锁航空插FGG插头EGG插座，直头/弯头

2芯3芯4芯5芯6芯7芯8芯9芯10芯12芯14芯16芯18芯19芯20芯22芯24芯26芯30芯均有， OK1K 2K3K

推拉自锁精密航空插头插座介绍 ：

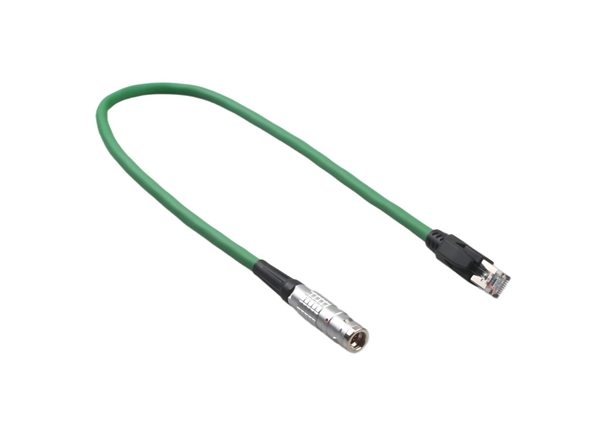

推拉自锁8Pin航空插头转屏蔽RJ45工业高柔拖链网线

二、产品核心参数

1、两端接口规格

1）推拉自锁航空端

• 芯数：8Pin镀金接触端子，传输万兆工业以太网信号

• 结构：推拉自锁快速插拔设计，无需螺纹旋转，一插即锁、一拔分离

• 外壳：全金属压铸壳体，防滑滚花纹理，抗震动不松脱

• 防护等级：IP67防水防尘，车间油污、潮湿环境稳定使用
2）RJ45网口端

• 规格：Cat6A超六类全屏蔽水晶头，金属全包屏蔽壳

• 加固结构：加长防折弯应力尾卡，加厚卡扣，长期插拔不易断裂

• 屏蔽：双层金属屏蔽，隔绝变频器、电机电磁干扰

2、线缆本体参数

• 线缆等级：工业高柔拖链网线，绿色PUR高弹性外被

• 导体：26/24AWG多股无氧精绞铜丝，耐反复弯折

• 屏蔽结构：铝箔+编织铜网双层屏蔽，EMC抗干扰达标

• 弯折寿命：≥500万次往复移动，适配机器人、线性拖链设备

• 工作温区：-40℃ ~ +80℃

• 认证：RoHS环保、VW-1阻燃

• 可选长度：0.3m/0.5m/1m/2m/5m，支持定制任意长度

3、工艺优势

1. 一体注塑线尾加固，杜绝根部断线开裂

2. 端子全自动压接，100%通电导通、信号全检出厂

3. 推拉自锁结构，设备检修拆装效率翻倍

4. 高柔PUR绿色外皮，耐油、耐酸碱、耐磨损

三、适用场景

工业机器人、视觉相机、CNC数控设备、AGV小车、伺服控制系统、自动化产线拖链、机器视觉检测设备、工业交换机信号传输

自动化设备高速通讯优选推拉式8芯转RJ45连接线，区别传统螺纹M12接头，推拉自锁快插设计，现场拆装无需工具，大幅降低设备维护时间。
整线采用超六类双层屏蔽高柔拖链线，万兆稳定传输，完美适配工业相机、机器人信号传输，抵御车间电机、变频器带来的电磁干扰。
外层绿色高弹性PUR护套，可长期放置拖链内往复运动，百万次弯折不裂皮、不断芯；两端接头全金属屏蔽包裹，IP67防水防尘，油污、潮湿车间稳定运行。
源头工厂支持定制线长、公母头互换、线体颜色更改，3天快速打样，免费提供样品测试，所有线缆出厂全检，过福禄克专业网线测试，品质保障。

   14mm开孔：2 3 4 5 6 7 9 芯

   16mm开孔：2 3 4 5 6 7 8 10 12 14 16 芯

   20mm开孔：2 3 4 5 6 7 8 10 12 14 16 18 19 芯

24mm开孔：4 5 6 8 10 12 14 16 18 20 22 24 26 27 芯

六、产品有线夹大小区分如下：

    0K:3.0 4.0 5.0

    1K:4.0 5.0 6.0 7.0

    2K:5.0 6.0 7.0 8.0 9.0

    3K:7.0 8.0 9.0 10.0 11.0

七、插头插座尺寸图：

（插头的螺纹外径参考A.插座的螺纹外径也就是开孔尺寸参考e）

 面板开孔尺寸：

 针芯最大过电流参数：

二、网线厂家生产的高柔工业网线主要技术参数
产品名称：推拉自锁航空插连接线
接头类型： 8P8C工业级水晶头
线材规格：配套的线缆可以根据您具体的要求来配
外壳类型：PVC/ PUR外被
耐折次数：50万次拖链网线，100万次拖链网线，500万次拖链，1000万次拖链根据使用场景自由选择
