网络跳线的概念和制作方法
2023-06-17

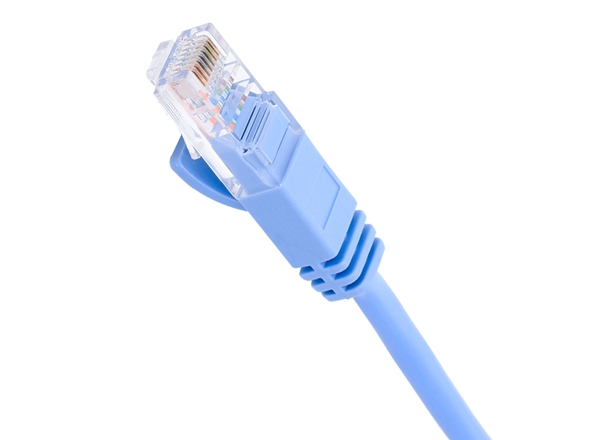

网络跳线是一种用于连接不同设备或设备与网络的电缆，通常由一根或多根铜芯线和两个RJ-45水晶头组成。网络跳线的种类有很多，根据不同的标准和用途，可以分为UTP（无屏蔽双绞线）、FTP（屏蔽双绞线）、STP（屏蔽双绞线）、SFTP（屏蔽双绞线）、光纤跳线等。本文将介绍网络跳线的概念和制作方法，让您了解这种常用的网络设备。
网络跳线的概念
网络跳线的主要作用是实现不同设备或设备与网络之间的信号传输，例如连接交换机、路由器、电脑、打印机等。网络跳线的长度一般不超过100米，否则会导致信号衰减和干扰。网络跳线的两端都有一个RJ-45水晶头，可以插入设备的RJ-45端口，实现物理连接。RJ-45水晶头内有8个金属触点，分别对应8根铜芯线，每根铜芯线都有一个颜色编码，用于区分不同的信号。
网络跳线的制作方法
网络跳线的制作方法有很多，但最常用的是T568A和T568B两种标准。T568A和T568B标准规定了8根铜芯线在水晶头内的排列顺序，
一般来说，如果两端都采用同一种标准，例如T568A-T568A或T568B-T568B，那么制作出来的是直通式跳线，可以用于连接不同类型的设备，例如交换机和电脑；如果两端采用不同的标准，例如T568A-T568B或T568B-T568A，那么制作出来的是交叉式跳线，可以用于连接相同类型的设备，例如交换机和交换机。
制作网络跳线需要以下工具和材料：
网络电缆：一般采用UTP或FTP等双绞线电缆，可以根据需要选择不同长度、直径、芯数、颜色等。
RJ-45水晶头：一般采用8P8C型号的水晶头，可以根据需要选择不同颜色、材质、镀层等。
网络钳：一种专用的工具，可以用于剥去电缆外皮、整理铜芯线、压接水晶头等。
测试仪：一种专用的仪器，可以用于检测网络跳线是否正常工作、是否符合标准等。
制作网络跳线的步骤如下：
1.剥去电缆外皮：使用网络钳上的刀片沿着电缆轻轻划开约2厘米左右的外皮，注意不要划伤铜芯线。然后将外皮剥去，并将四对铜芯线分开。
2.整理铜芯线：按照所选用的标准（T568A或T568B）将八根铜芯线按照颜色编码排列好，并尽量使它们紧密并排。然后使用剪刀将多余的部分剪掉，保留约1厘米左右的长度。
3.压接水晶头：将整理好的铜芯线插入水晶头的金属触点中，注意要将水晶头的卡口朝上，铜芯线的顺序与水晶头的触点一一对应。然后使用网络钳将水晶头压紧，使金属触点与铜芯线牢固连接。
4.测试网络跳线：将制作好的网络跳线的两端分别插入测试仪的两个端口，按下测试键，观察测试仪的显示结果。如果显示通过，说明网络跳线正常工作；如果显示不通过，说明网络跳线有问题，需要检查和重做。
以上就是制作网络跳线的方法，希望对您有所帮助。如果您有相关的需求或问题，欢迎咨询我们。我们将为您提供专业的解决方案和服务。
网络跳线的概念
网络跳线的主要作用是实现不同设备或设备与网络之间的信号传输，例如连接交换机、路由器、电脑、打印机等。网络跳线的长度一般不超过100米，否则会导致信号衰减和干扰。网络跳线的两端都有一个RJ-45水晶头，可以插入设备的RJ-45端口，实现物理连接。RJ-45水晶头内有8个金属触点，分别对应8根铜芯线，每根铜芯线都有一个颜色编码，用于区分不同的信号。
网络跳线的制作方法
网络跳线的制作方法有很多，但最常用的是T568A和T568B两种标准。T568A和T568B标准规定了8根铜芯线在水晶头内的排列顺序，
一般来说，如果两端都采用同一种标准，例如T568A-T568A或T568B-T568B，那么制作出来的是直通式跳线，可以用于连接不同类型的设备，例如交换机和电脑；如果两端采用不同的标准，例如T568A-T568B或T568B-T568A，那么制作出来的是交叉式跳线，可以用于连接相同类型的设备，例如交换机和交换机。
制作网络跳线需要以下工具和材料：
网络电缆：一般采用UTP或FTP等双绞线电缆，可以根据需要选择不同长度、直径、芯数、颜色等。
RJ-45水晶头：一般采用8P8C型号的水晶头，可以根据需要选择不同颜色、材质、镀层等。
网络钳：一种专用的工具，可以用于剥去电缆外皮、整理铜芯线、压接水晶头等。
测试仪：一种专用的仪器，可以用于检测网络跳线是否正常工作、是否符合标准等。
制作网络跳线的步骤如下：
1.剥去电缆外皮：使用网络钳上的刀片沿着电缆轻轻划开约2厘米左右的外皮，注意不要划伤铜芯线。然后将外皮剥去，并将四对铜芯线分开。
2.整理铜芯线：按照所选用的标准（T568A或T568B）将八根铜芯线按照颜色编码排列好，并尽量使它们紧密并排。然后使用剪刀将多余的部分剪掉，保留约1厘米左右的长度。
3.压接水晶头：将整理好的铜芯线插入水晶头的金属触点中，注意要将水晶头的卡口朝上，铜芯线的顺序与水晶头的触点一一对应。然后使用网络钳将水晶头压紧，使金属触点与铜芯线牢固连接。
4.测试网络跳线：将制作好的网络跳线的两端分别插入测试仪的两个端口，按下测试键，观察测试仪的显示结果。如果显示通过，说明网络跳线正常工作；如果显示不通过，说明网络跳线有问题，需要检查和重做。
以上就是制作网络跳线的方法，希望对您有所帮助。如果您有相关的需求或问题，欢迎咨询我们。我们将为您提供专业的解决方案和服务。
